Estacionariedad, dominios y compositación (semana 7 · 14/09)

Cuaderno de clases

Mis apuntes de esa clase, ordenados y corregidos. Las capturas son de Vulcan y de los laboratorios. Las 4 diapositivas del curso que acompañaban estas notas no se publican: su contenido está resumido en el apunte de clase.

• La estacionariedad es una hipótesis estadística: se decide, se justifica y se documenta.
• Los dominios pueden variar entre minerales: los del cobre no siempre sirven para el oro.

7.1 Definición y comparación de dominios

Esta parte de la clase se vio con diapositivas: está resumida en el apunte de clase.

7.2 Análisis de contactos en el dataset del curso

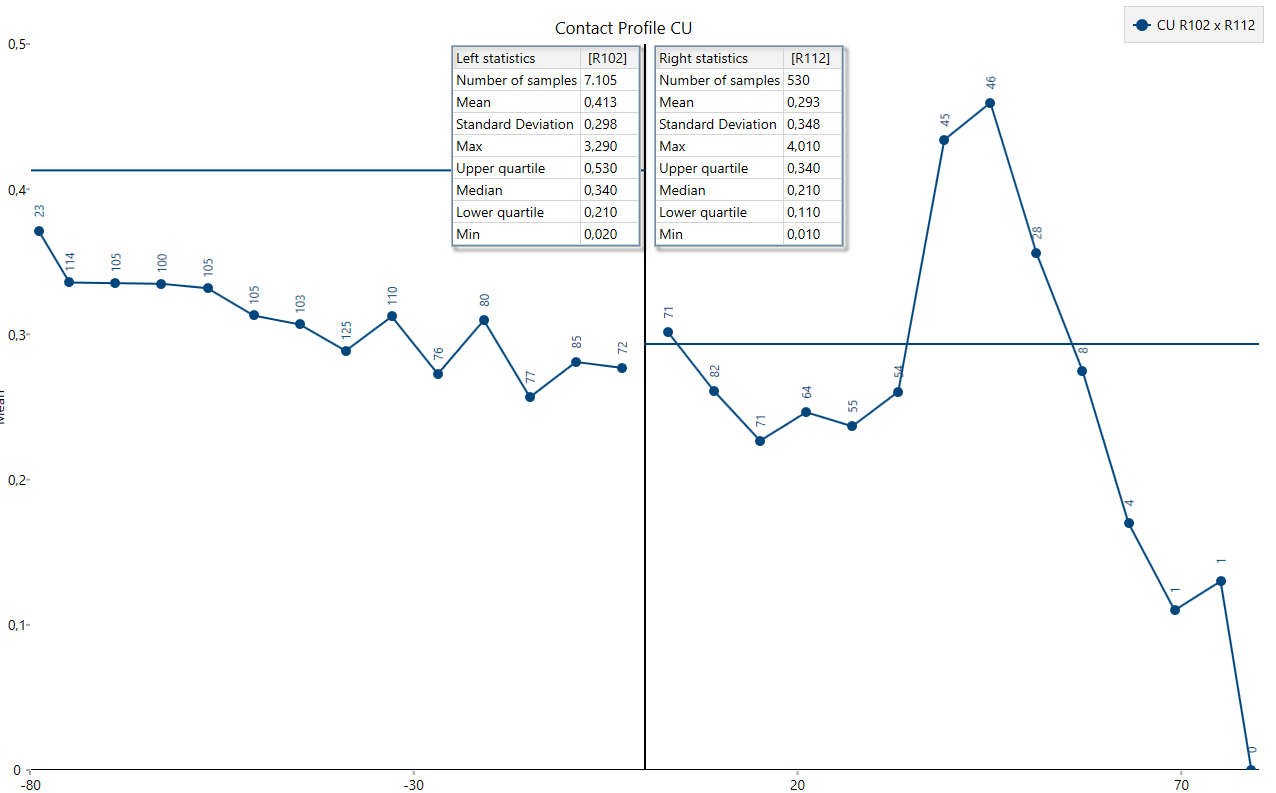

Perfil de contacto de Cu entre R102 y R112.

• Según este gráfico, se pueden tomar datos del dominio 112 para estimar el 102, porque es un contacto blando.
• Para estimar el dominio 102 se usan aproximadamente 25 m del dominio 112.
• Para estimar el dominio 112 se pueden tomar hasta 75 a 100 m del dominio 102.
• En un contacto blando se debe considerar que la ley media es parecida a ambos lados del contacto.

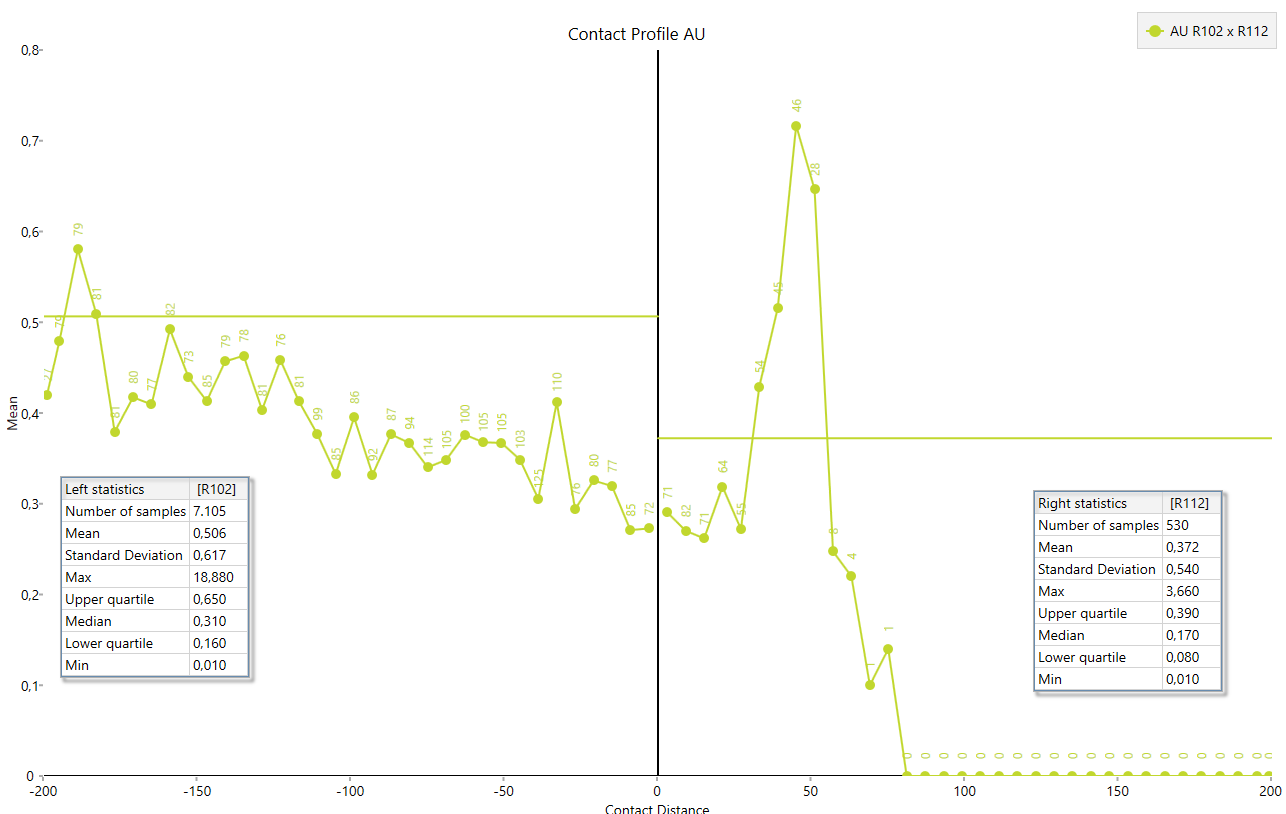

Perfil de contacto de Au entre R102 y R112.

7.3 Soporte y compositación

• Soporte: el largo de los datos de un sondaje (o el área, en una superficie).
• La compositación permite hacer estadística con datos comparables.
• Su desventaja es que reduce la variabilidad (suaviza los datos).

Complemento · Cómo se calcula un compósito

• Se pondera por el largo de cada tramo: un tramo largo representa más roca. z_c = Σ(lᵢ · zᵢ) / Σ lᵢ

• Ejemplo: 1 m a 1,2 %, 3 m a 0,4 % y 1 m a 0,6 % dan 0,60 % (no 0,73 %, que sería el promedio simple).

• Si la densidad cambia entre tramos (contacto óxido-sulfuro), se pondera por masa: largo × densidad.
• El largo se elige según la selectividad de la mina: en rajo, normalmente la altura de banco.

7.4 Compositación por banco en Vulcan (taller del 21/09)

El taller se hizo con la base de datos de la Solemne 1 (sondeo.dhd.isis): se compositó cada 20 m usando la altura de banco.

1. Geology → Compositing → Compositing...
2. Drillhole Database: base sondeo.dhd.isis, método Bench y archivo de especificación comp_20m.
3. Pre-processing: los datos faltantes (−99,999) y no muestreados (−999,999) se ignoran.
4. Assay: registro ASSAY, con los campos FROM y TO.
5. Assay → Fields: elegir las leyes a compositar (CUT, CUS, MO, AU…).
6. Geology: activar Enable Breakdown by Geology/Record Majority Codes y pinchar los tres puntitos a la derecha de MINTY.
7. Geology Fields To Use: Break intervals by geology con el campo MINTY y los campos From/To.
8. Method: altura de banco 20 m.
9. Boundary Definition y Thickness Reporting: sin cambios.
10. Run: crear la base de compósitos comp_20m.cmp, grupo CIFC, descripción "compósitos cada 20 metros usando altura de banco".
11. Output Fields y Additional Fields: revisar los campos de salida.
12. Apply and Run: la consola muestra cada sondaje procesado y cuántos compósitos generó.

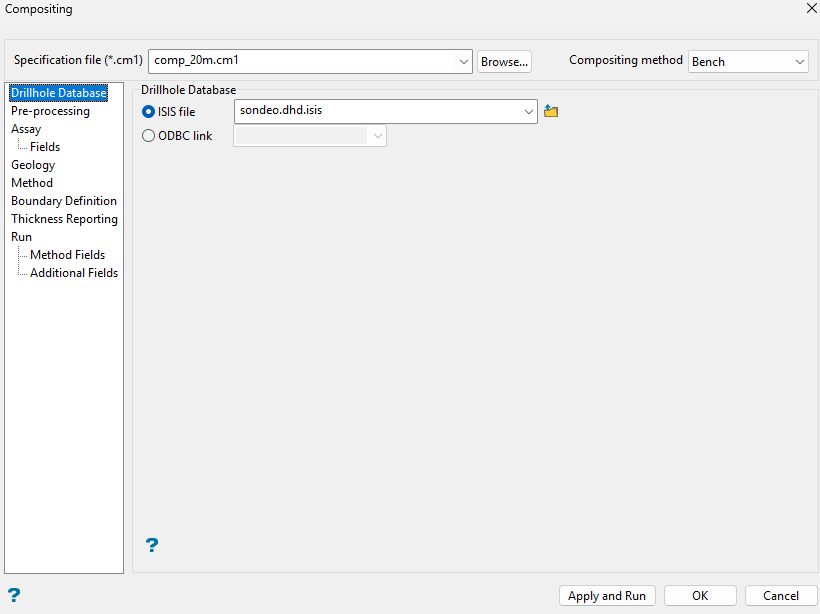

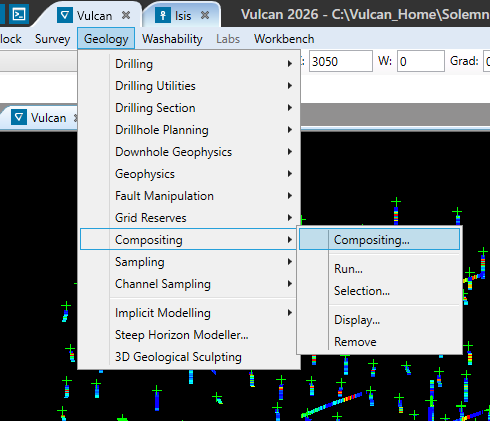

Menú Geology → Compositing (izquierda) y base de sondajes con método Bench (derecha).

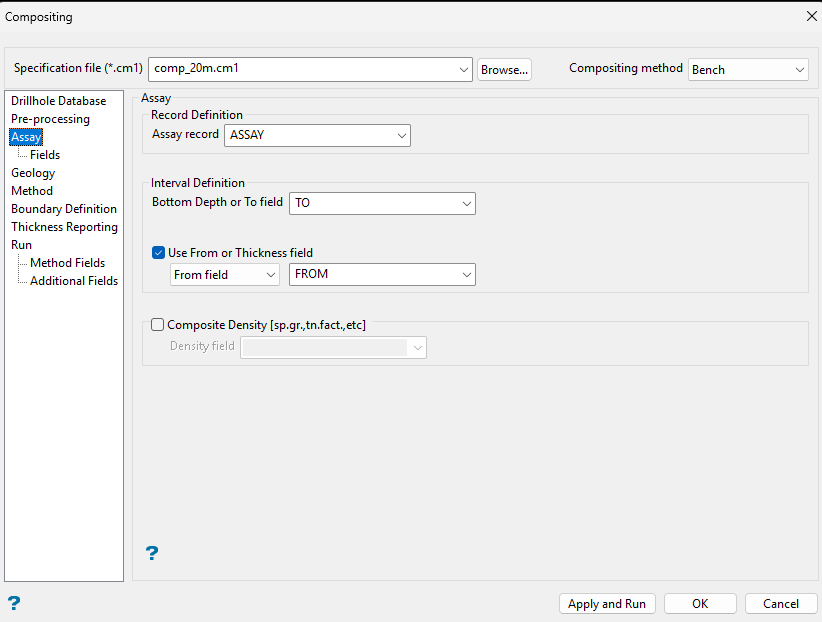

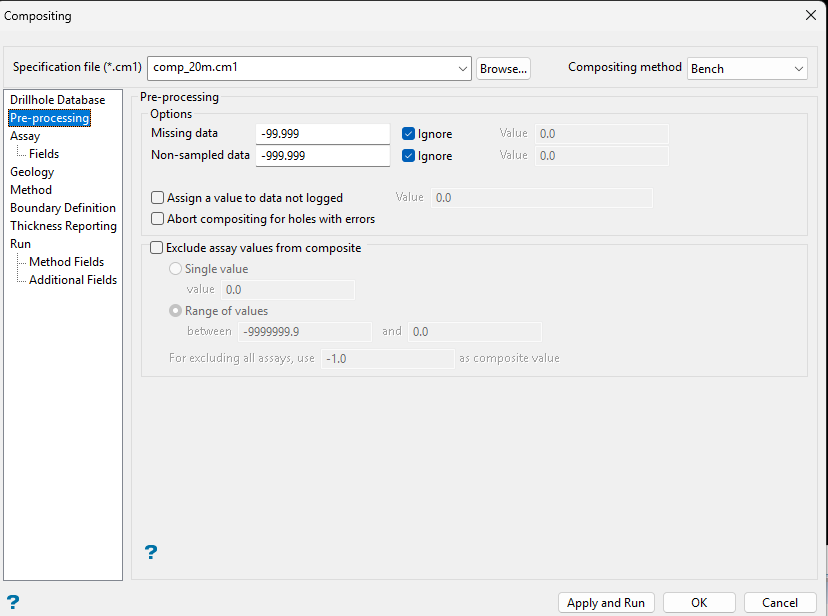

Pre-processing con datos faltantes ignorados (izquierda) y registro Assay con FROM y TO (derecha).

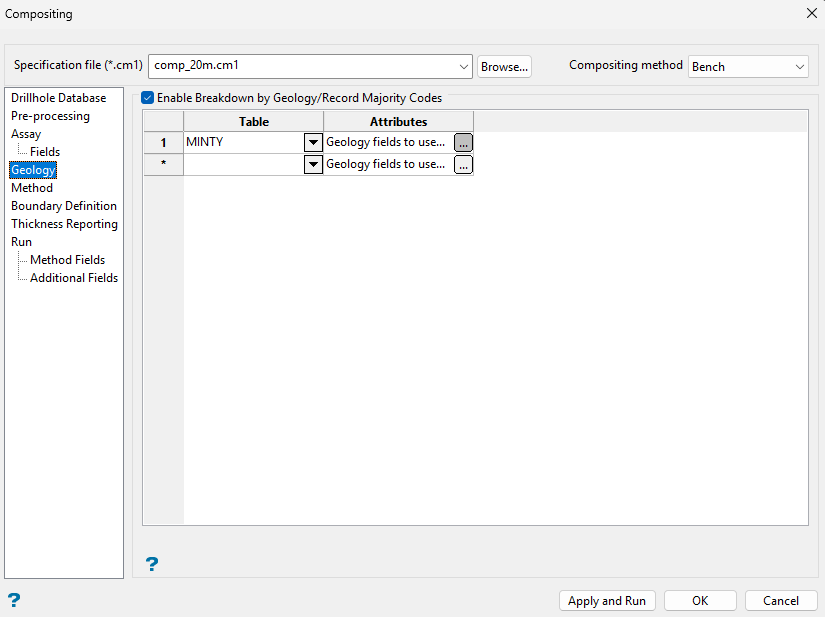

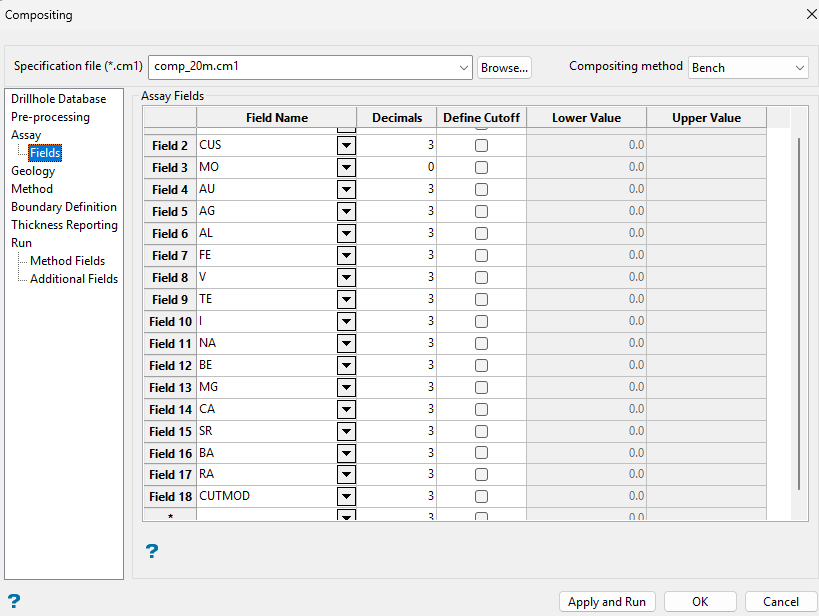

Leyes a compositar (izquierda) y corte por código geológico MINTY (derecha).

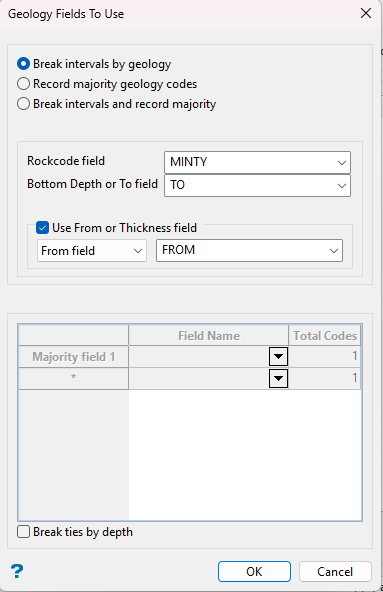

Geology Fields To Use: cortar los intervalos por geología con el campo MINTY.

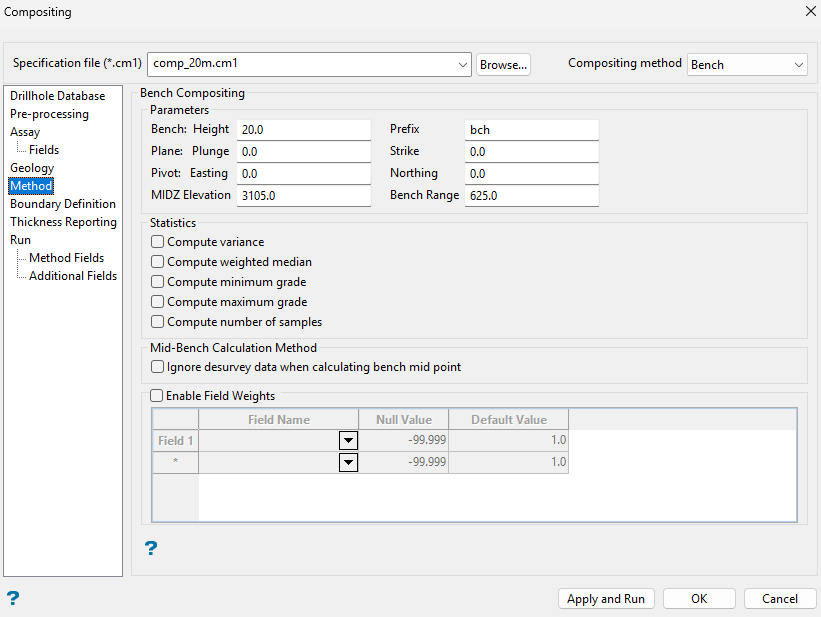

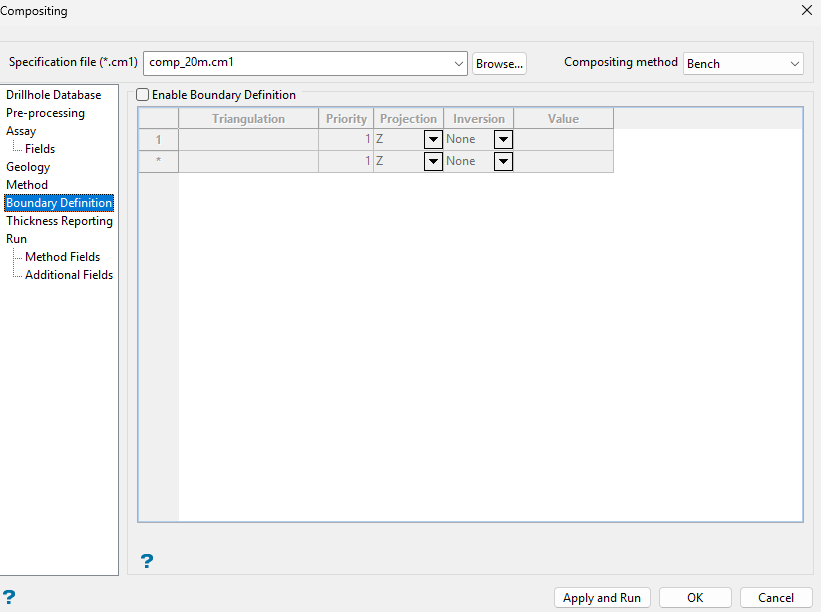

Method: bancos de 20 m (izquierda) y Boundary Definition (derecha).

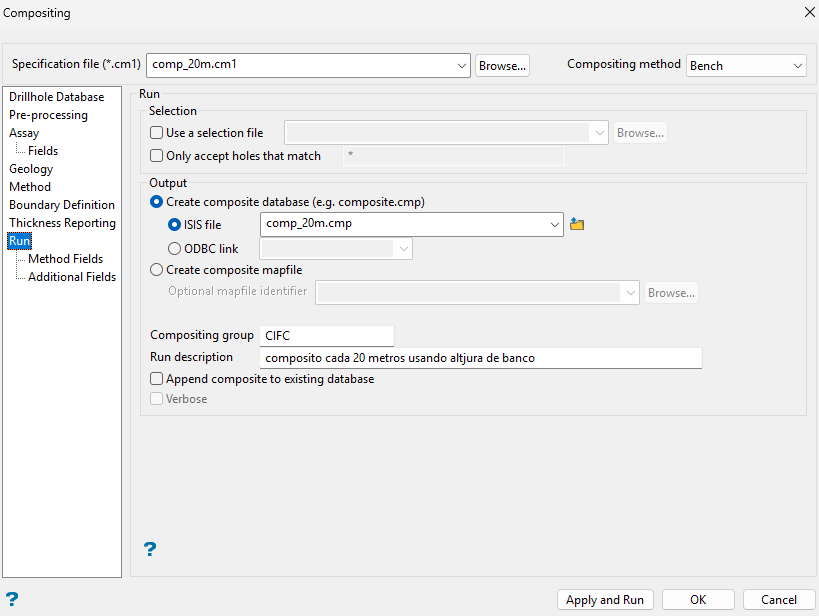

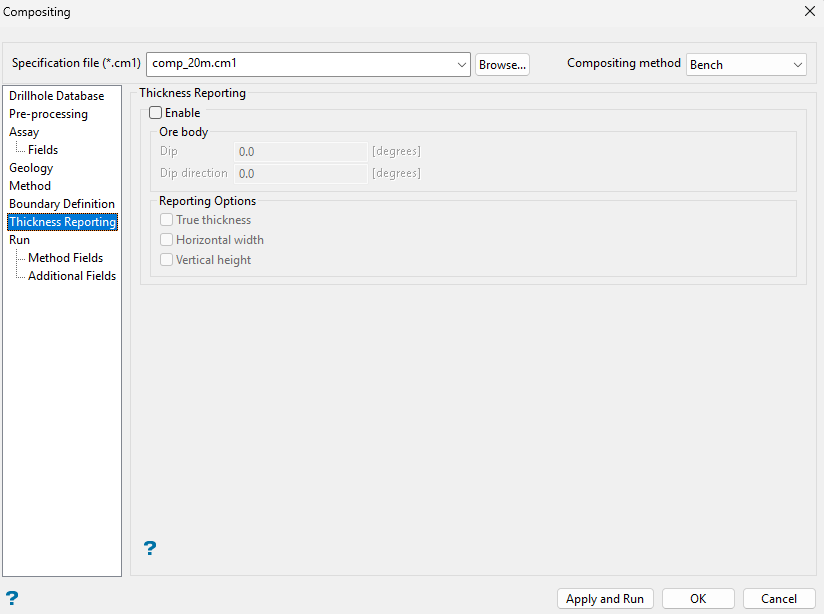

Thickness Reporting (izquierda) y Run: salida comp_20m.cmp con grupo CIFC (derecha).

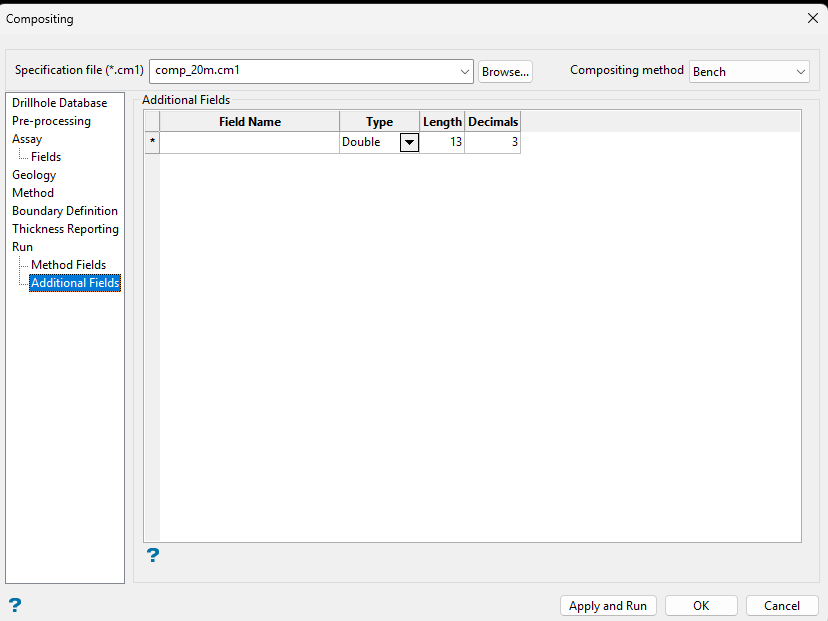

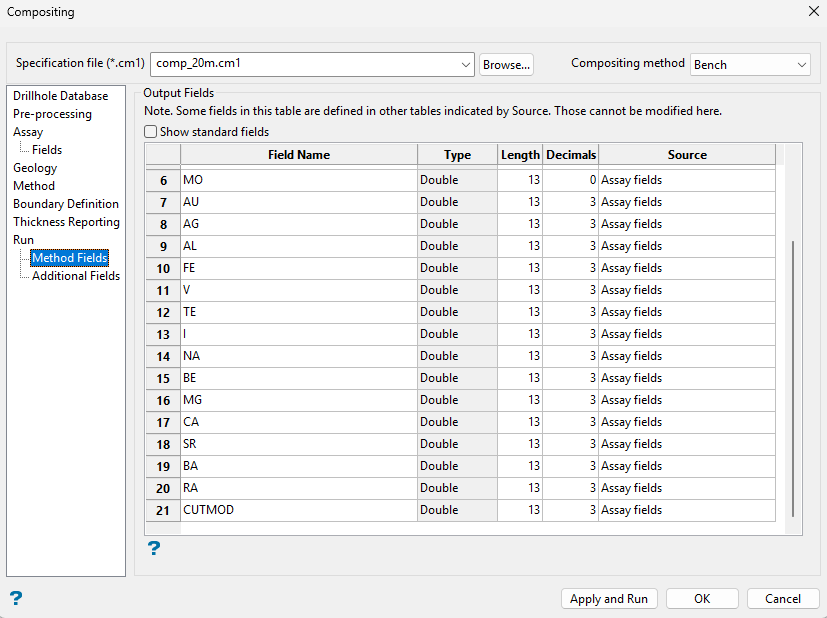

Campos de salida (izquierda) y campos adicionales (derecha).

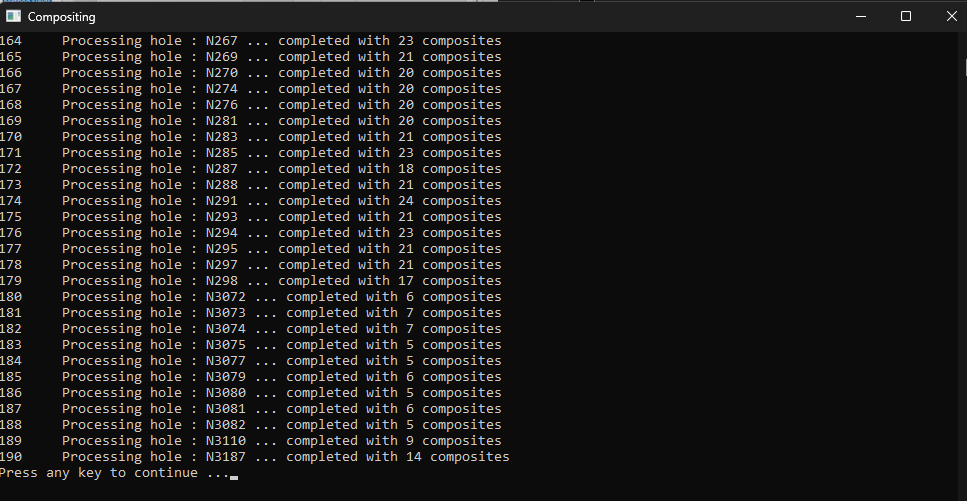

Consola: cada sondaje procesado y la cantidad de compósitos generados.

7.5 Revisar los compósitos sin dominio (NONE)

Con los compósitos recién creados se revisa en qué lugar del yacimiento quedaron los tramos sin código geológico (NONE).

1. Abrir la base de compósitos (simcomp_20m.cmp.isis) y cargar el grupo CIFC.
2. Setup Display: colorear por GEOCOD con la leyenda GEOCOD (se crea en Analyse → Legend Editor).
3. Revisar la distribución en planta y en sección.
4. Para ver solo los NONE: quitar los compósitos (Geology → Sampling → Remove), volver a cargarlos y en Select using Field restrictions poner GEOCOD = NONE.
5. Analyse → Data Analyser → gráfico de torta (Pie Chart) de GEOCOD, para ver qué proporción tiene cada código.

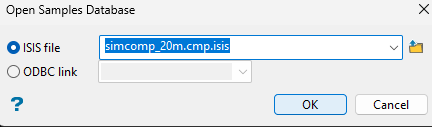

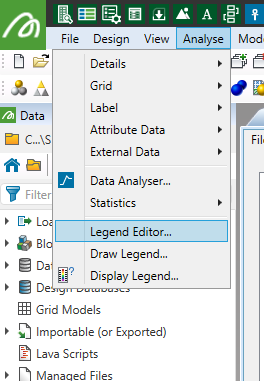

Analyse → Legend Editor (izquierda) y apertura de la base simcomp_20m.cmp.isis (derecha).

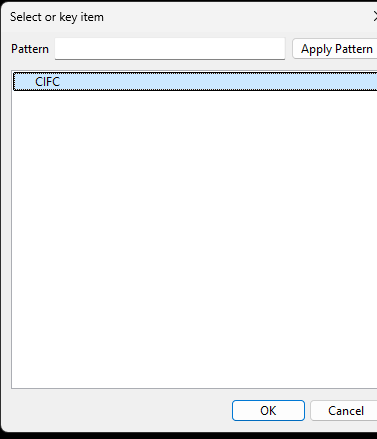

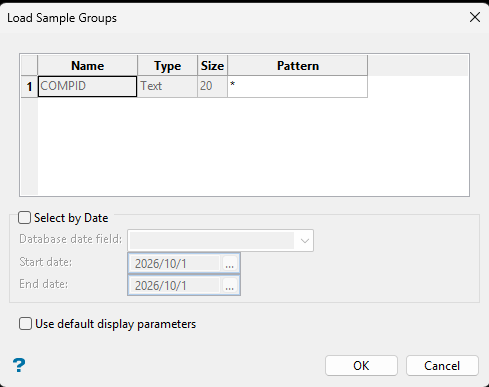

Load Sample Groups (izquierda) y selección del grupo CIFC (derecha).

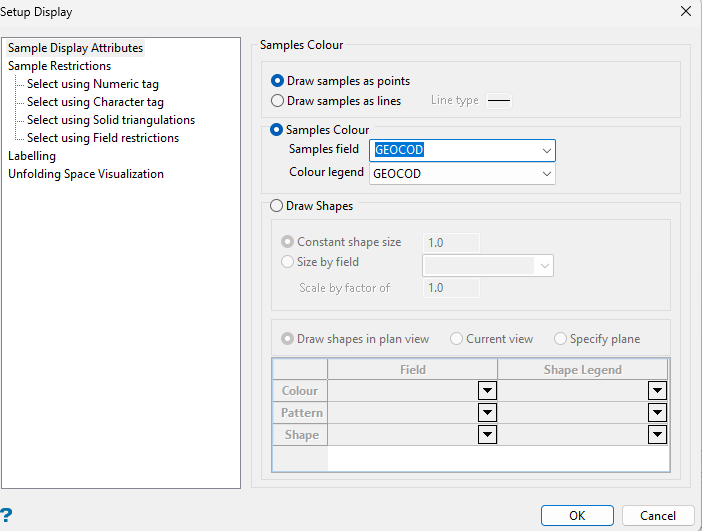

Setup Display: compósitos coloreados por GEOCOD.

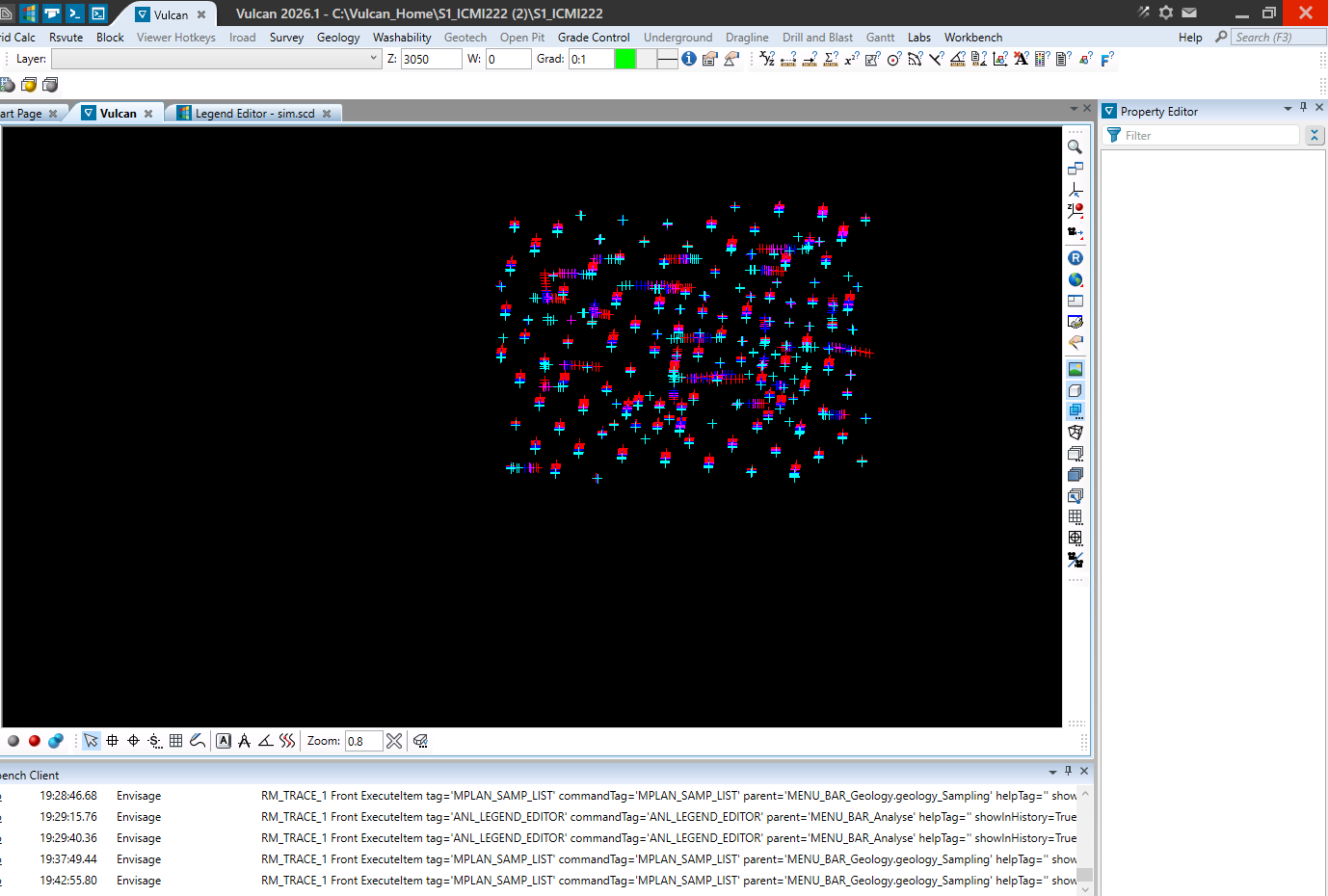

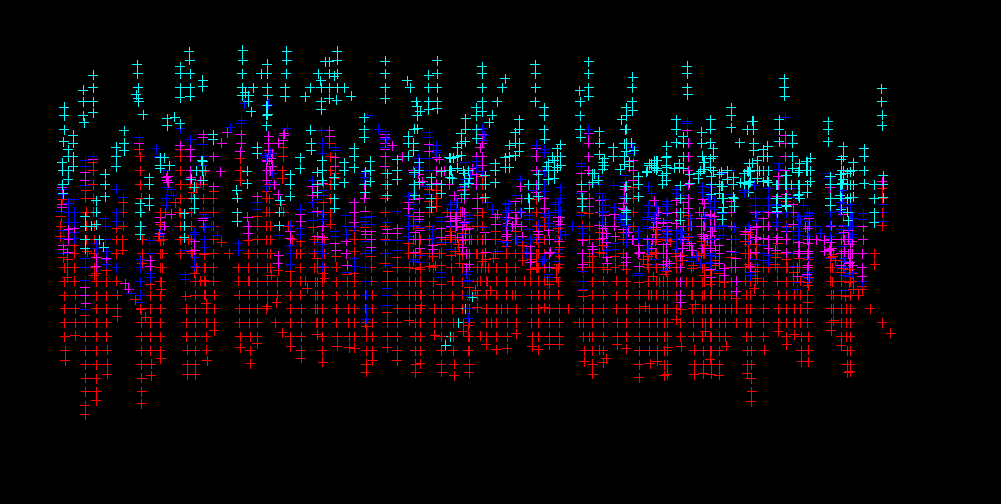

Compósitos por GEOCOD en planta (izquierda) y en sección (derecha).

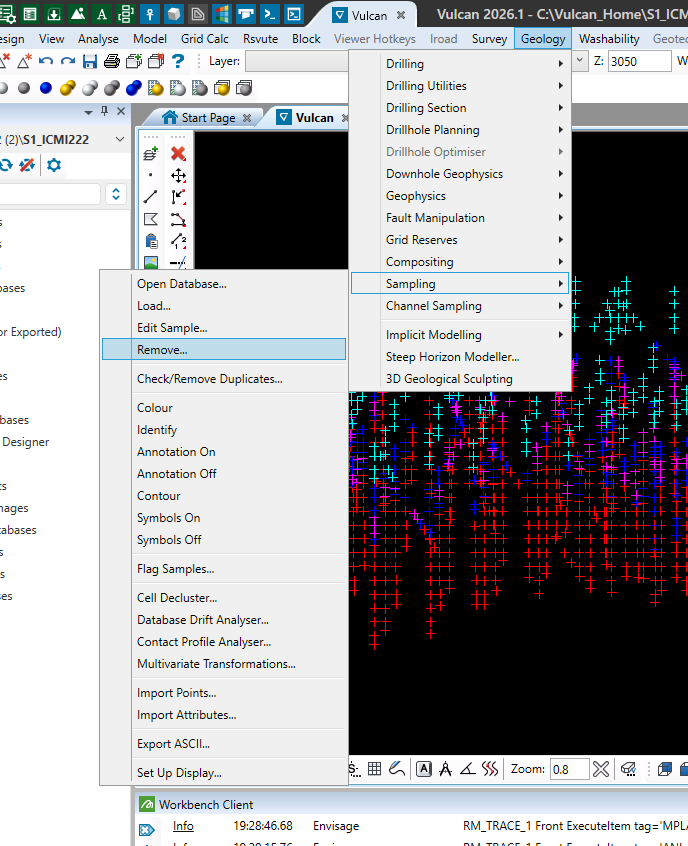

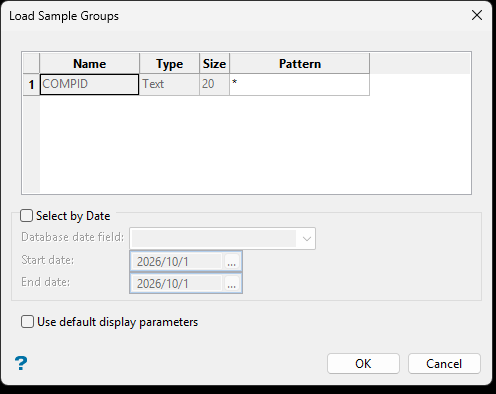

Geology → Sampling para quitar y volver a cargar (izquierda) y Load Sample Groups (derecha).

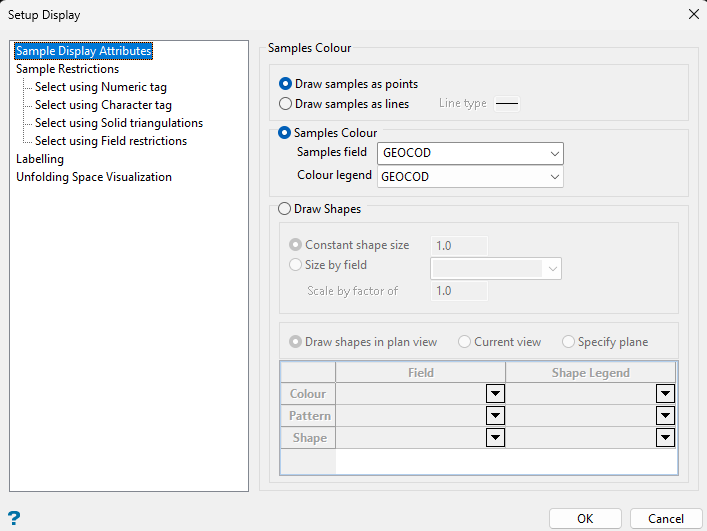

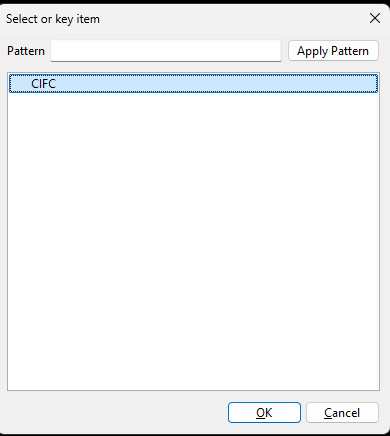

Grupo CIFC (izquierda) y Setup Display por GEOCOD (derecha).

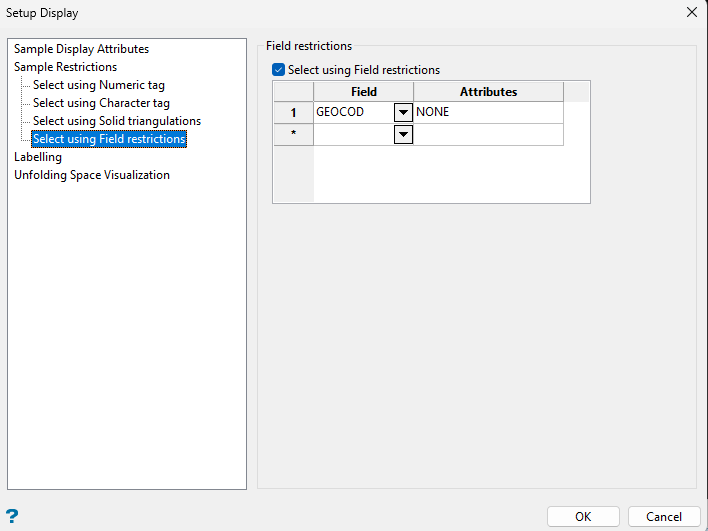

Select using Field restrictions: mostrar solo GEOCOD = NONE.

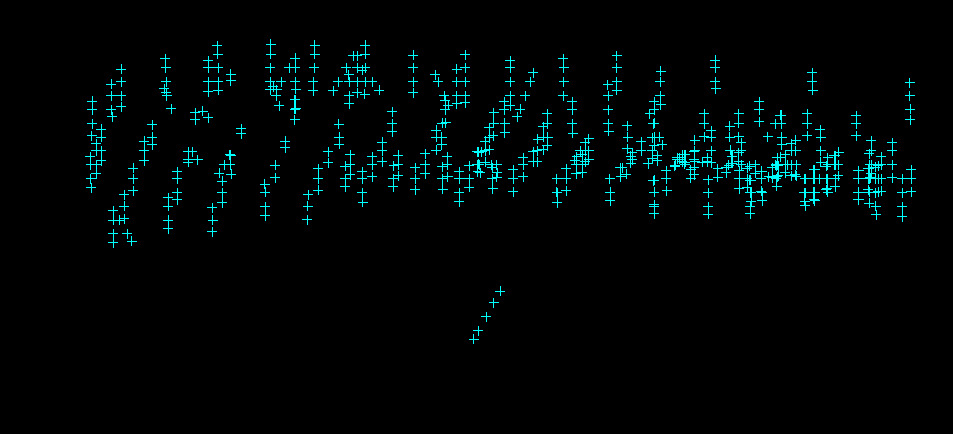

Solo los compósitos NONE: se ve en qué parte del yacimiento quedaron sin código.

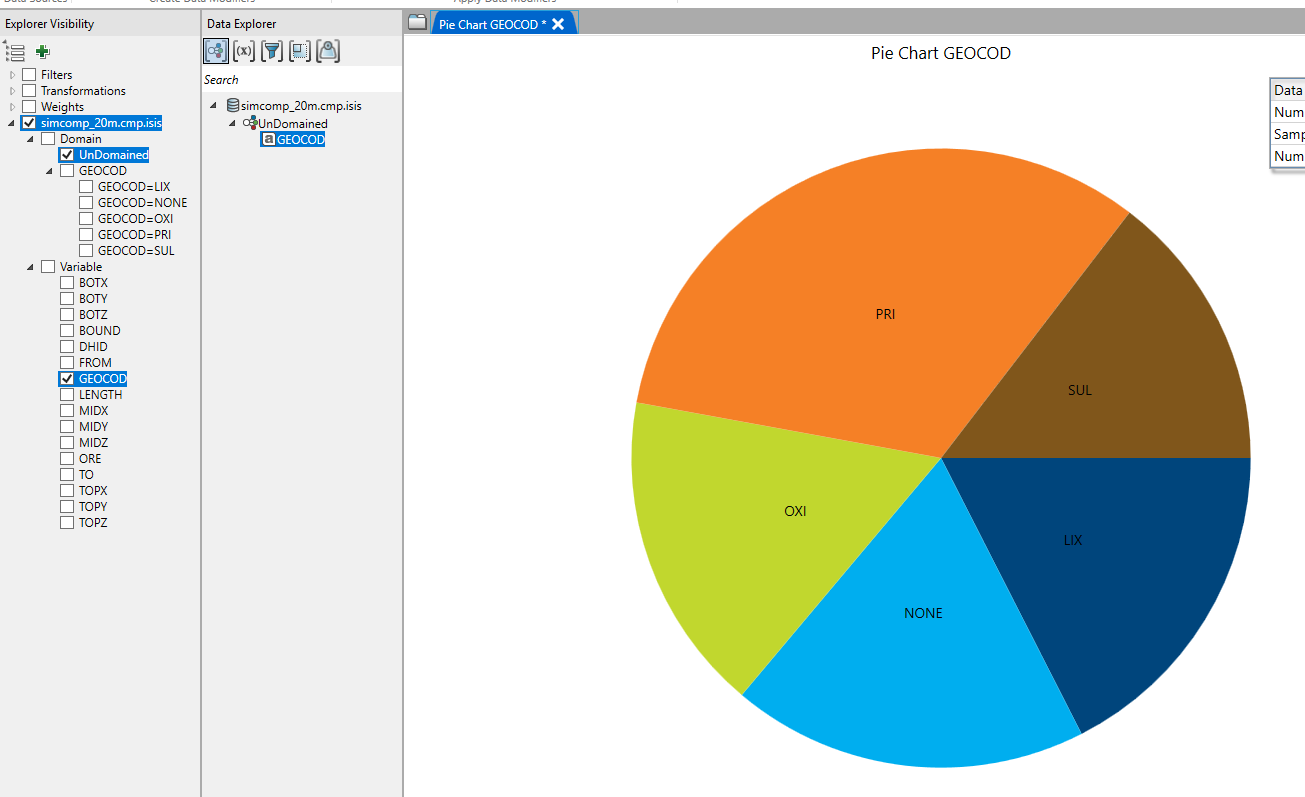

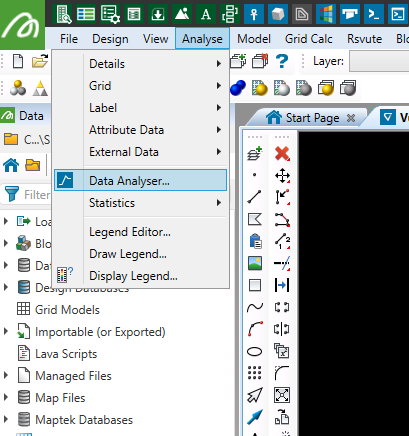

Analyse → Data Analyser (izquierda) y gráfico de torta de GEOCOD (derecha).

El paso siguiente es el Implicit Modelling Editor, para modelar los dominios a partir de estos compósitos (ver la sección 6.3).

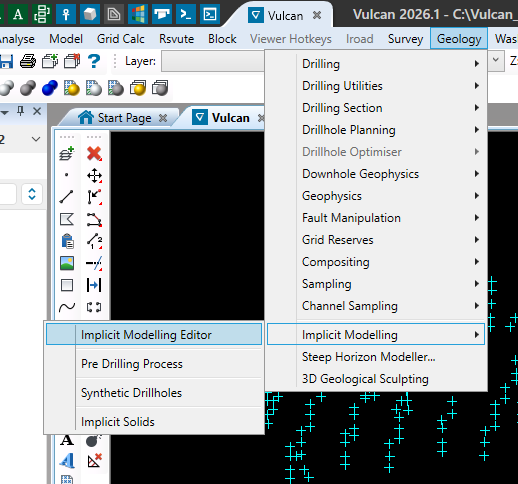

Geology → Implicit Modelling → Implicit Modelling Editor.

Complemento · Por qué importan los NONE

• Un compósito sin código no pertenece a ningún dominio: si se deja así, queda fuera de todas las estimaciones o termina mezclado en el dominio equivocado.
• Ver dónde están (en los bordes, en zonas sin logueo o en un contacto) ayuda a decidir si se reclasifican, se asignan con el modelo implícito o se excluyen.
