Tutorial · Cómo generar un variograma en Vulcan

En una línea

Se revisan y filtran los datos de un dominio, se miden el dominio y la distancia entre compósitos, y con eso se llenan los parámetros del fan variogram del Data Analyser. Ejemplo: Cu del dominio R101.

Ramo ICMI222 · Evaluación de yacimientos
Clases Semanas 8 y 9 (21/09 y 28/09)
Software Maptek Vulcan 2026.1 · Data Analyser
Datos de entrada ld.cmp.isis (compósitos de ~5 m) y el sólido del dominio R101.00t
Resultado Fan variogram de Cu en R101 y la dirección de mayor continuidad
Teoría PPT 06 · Variograma experimental · PPT 07 · Modelamiento

Flujo general

flowchart TD
    A[1. Revisar los datos<br>estadísticas, box plot, probabilidad] --> B[2. Filtrar los atípicos<br>Filter Manager]
    B --> C[3. Medir el dominio<br>y la distancia entre compósitos]
    C --> D[4. Medir la malla<br>con una sección]
    D --> E[5. Fan variogram<br>parámetros y resultado]

1. Revisar los datos antes de calcular

  1. Analyse → Data Analyser.
  2. Open Data Source → ld.cmp.isis.
  3. En Explorer Visibility, marcar la variable CU y el dominio (RTTEXT).
  4. Clic derecho en CU de R101 → Stats → Create General Statistics, Create Box Plot y Create Log Normal Probability.

Qué se revisa:

  • la cantidad de datos;
  • la diferencia entre media y mediana, y su influencia;
  • si hay valores negativos o atípicos.

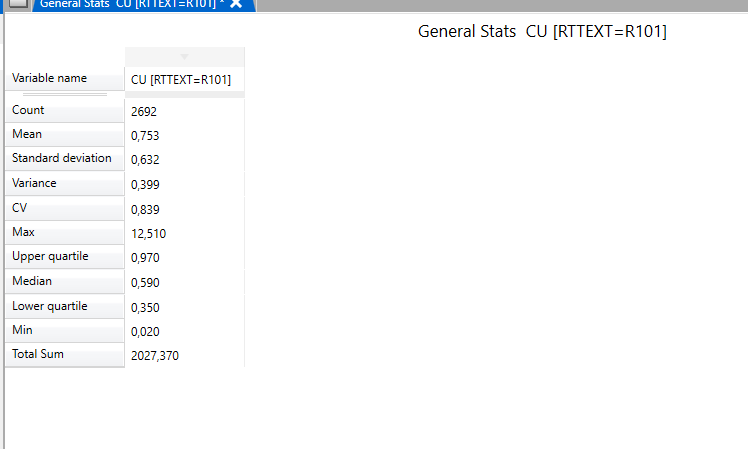

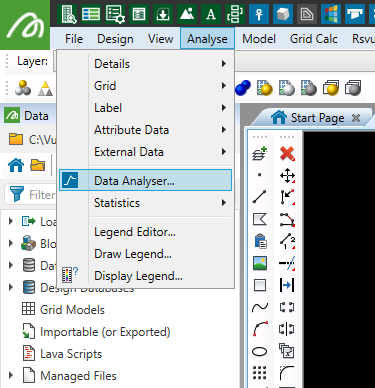

Menú Data Analyser Estadísticas de Cu en R101
Analyse → Data Analyser (izquierda) y estadísticas de Cu en R101: 2.692 datos, media 0,753, mediana 0,590, máximo 12,51 (derecha).

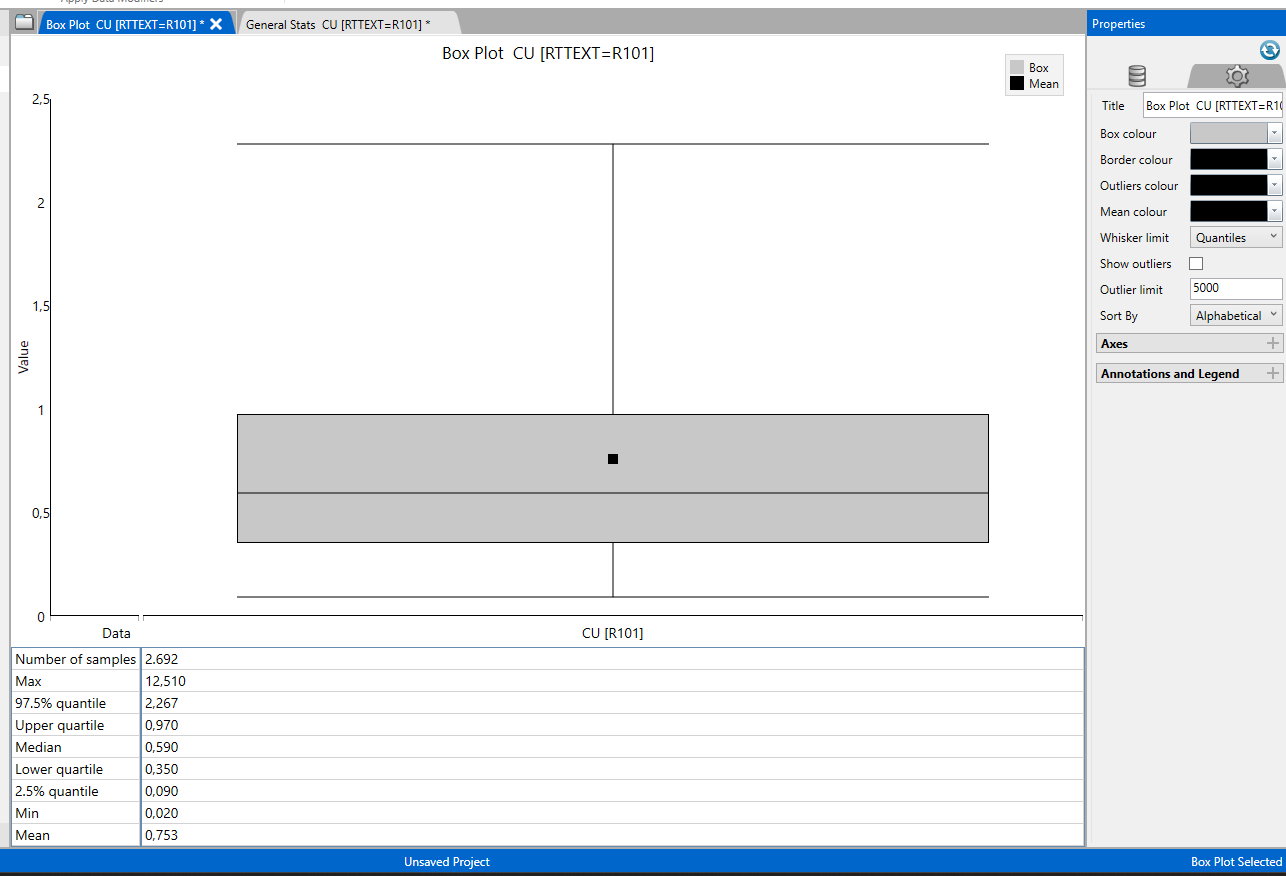

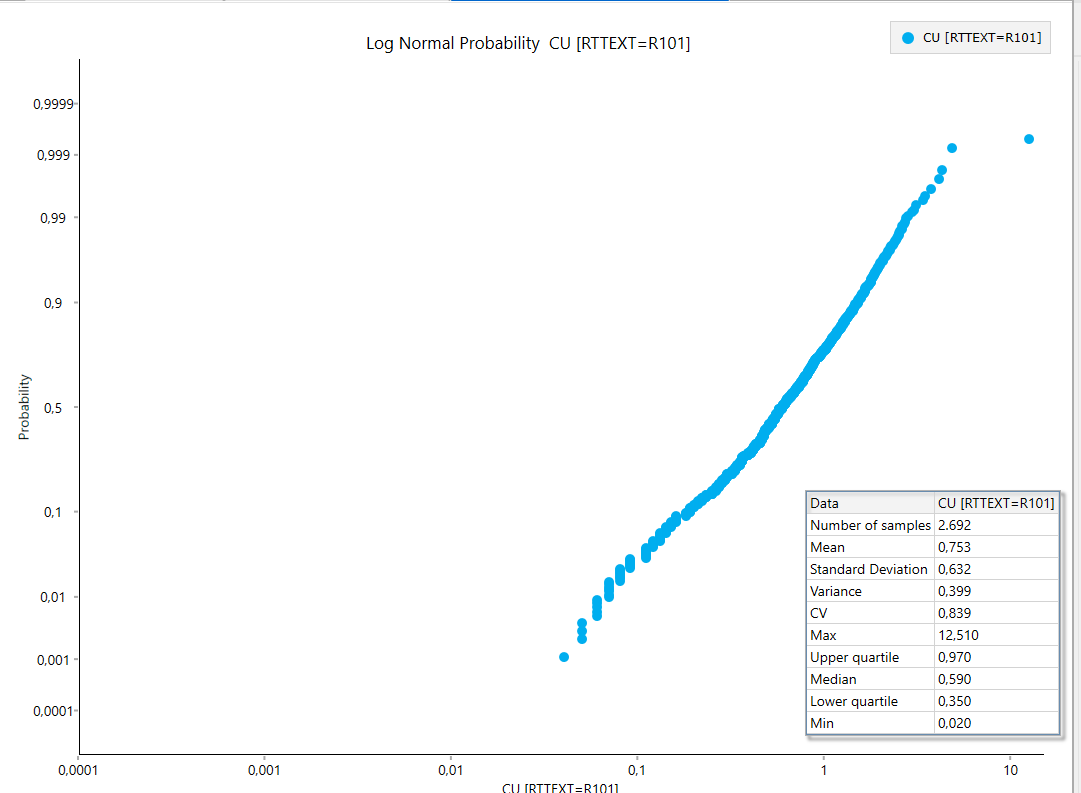

Box plot de Cu en R101 Gráfico de probabilidad de Cu en R101
Box plot (izquierda) y gráfico de probabilidad log (derecha) de Cu en R101.

¿Por qué se revisa cada cosa?

  • Cantidad de datos: cada punto del variograma necesita al menos 30 pares. Un dominio con pocos datos da un variograma ruidoso, imposible de modelar. R101 tiene 2.692 compósitos y no hay problema; R111 tiene solo 151, y ahí sí puede haberlo.
  • Media contra mediana: si la media está muy por encima de la mediana (en R101, 0,753 contra 0,590), hay una cola de valores altos. Esa cola va a pesar mucho en el variograma, porque el variograma eleva al cuadrado las diferencias.
  • Valores negativos: una ley no puede ser negativa. Si aparecen, casi siempre son códigos de dato faltante (−99, −999). Un par con un −99 aporta una diferencia de ~100, que al cuadrado es 10.000: arruina el variograma completo.
  • Box plot y gráfico de probabilidad: son dos formas independientes de ver dónde la cola alta deja de comportarse como el resto de los datos. Si ambos apuntan al mismo valor, el umbral está bien justificado.

Ver también AED II: valores extremos.

2. Filtrar los valores atípicos

Los candidatos a atípicos son los valores sobre el percentil 97,5 del box plot, los puntos donde el gráfico de probabilidad cambia de pendiente o se quiebra, y los valores más alejados.

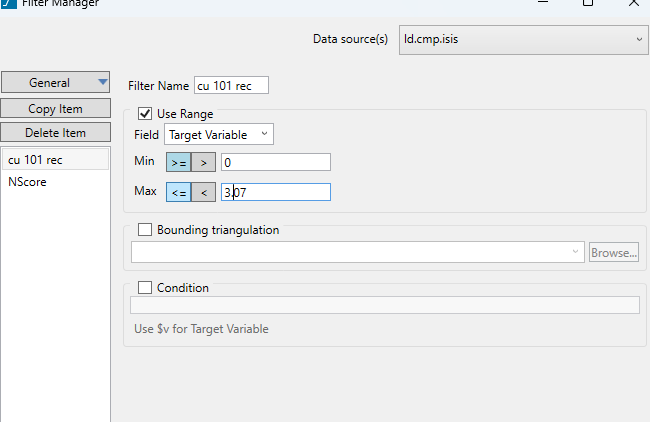

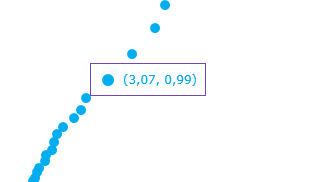

Quiebre en el gráfico de probabilidad Filtro por rango
Quiebre del gráfico de probabilidad en 3,07 % Cu (izquierda) y filtro en el Filter Manager con Use Range de 0 a 3,07 (derecha).
  1. Abrir el Filter Manager.
  2. Crear un filtro (por ejemplo, cu 101 rec) sobre la variable, con Use Range de 0 a 3,07.
  3. Apply Filter: lo que se calcule después usa solo los datos filtrados.

¿Por qué hay que filtrar los datos en un rango?

1. El variograma eleva al cuadrado las diferencias, así que los extremos pesan muchísimo. Un par formado por 12,51 % y 0,75 % aporta (12,51 − 0,75)² ≈ 138. Un par típico de R101 a 5 m de distancia aporta ~0,12. Es decir, un solo par extremo pesa como ~1.100 pares normales.

2. Con pocos datos se deforma toda la curva. En R101 hay solo 18 compósitos sobre 3,07 % (el 0,67 % de los datos). Calculando el variograma a lo largo de los sondajes, con y sin ellos:

Distancia (≈) γ con todos los datos γ sin los 18 atípicos Diferencia
5 m 0,085 0,061 +39 %
10 m 0,129 0,088 +47 %
15 m 0,145 0,108 +34 %
20 m 0,170 0,122 +39 %
Varianza (≈ meseta) 0,399 0,278 +44 %

Menos del 1 % de los datos sube el variograma ~40 % en todas las distancias. Con ellos, el efecto pepita parece más alto y la estructura real queda escondida. En cambio, la media casi no cambia (0,753 contra 0,728): los extremos afectan mucho más la variabilidad que el promedio.

3. Por qué el límite inferior es 0: deja fuera los negativos y los códigos de dato faltante (−99), que son valores imposibles para una ley.

4. Por qué el límite superior es 3,07: es el punto donde el gráfico de probabilidad se quiebra. Sobre ese valor los datos ya no siguen la misma población: pueden ser otra población (vetillas, un dominio mal asignado) o errores. El umbral no es arbitrario, lo marca el gráfico.

5. Por qué con un filtro y no borrando los datos: el Filter Manager no modifica la base. Solo excluye esos valores del cálculo, y el filtro se puede cambiar o quitar en cualquier momento.

El filtro no es capping

El filtro saca los atípicos solo para calcular el variograma. La estimación sigue usando todos los datos, salvo que además se aplique capping. El umbral depende de cada dominio (3,07 % es el de R101), así que la revisión se repite en cada uno.

3. Medir el dominio y la distancia entre compósitos

Estas dos distancias definen el search radius y el lag size.

Tamaño del dominio

  1. Cargar el sólido del dominio (R101.00t).
  2. Activar el snap al punto y usar Distance Between Points.
  3. Hacer clic en los extremos del dominio: la distancia aparece en la ventana de mensajes.

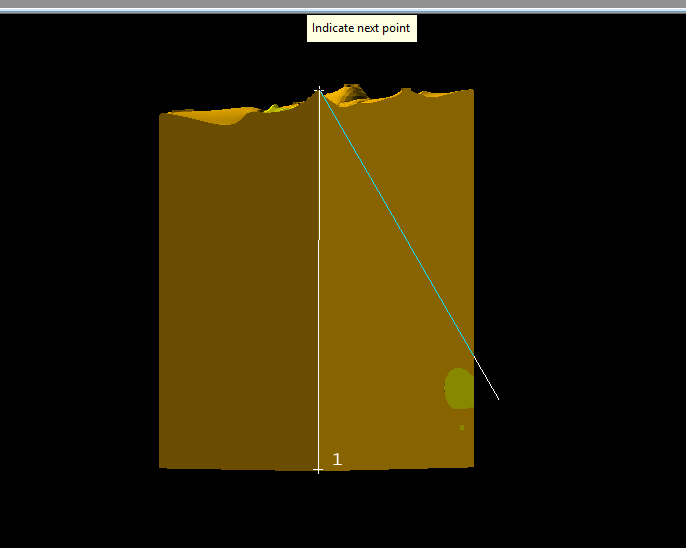

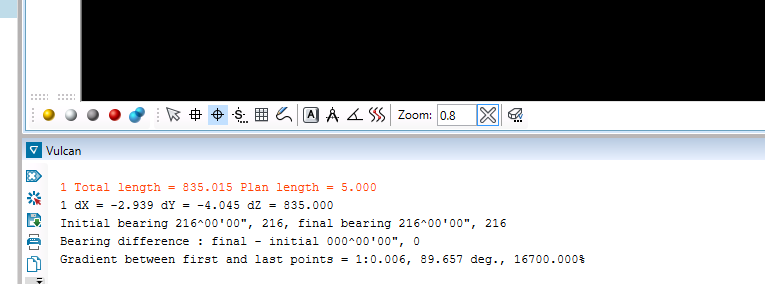

Medición del dominio Consola con 835 m
Medición sobre el sólido R101 (izquierda): la consola da 835 m (derecha); se usó ~800 m como referencia.

Distancia entre compósitos

  1. Cargar los compósitos (Geology → Sampling → Load, ld.cmp.isis, grupo LD).
  2. Con el snap y Distance Between Points, medir de un compósito al siguiente.
  3. Repetir en más de un sondaje para comprobar.

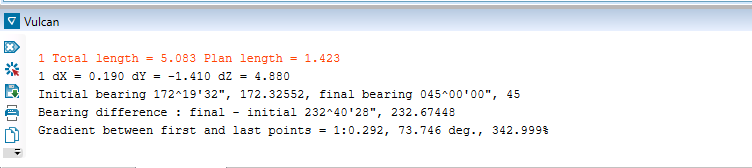

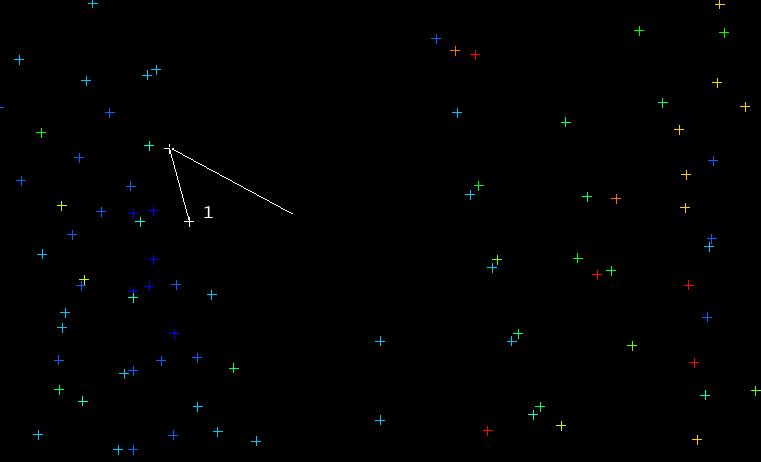

Medición entre compósitos Consola con 5 m
Medición entre dos compósitos (izquierda): 5,05 m, el largo del compósito (derecha).

¿Por qué se miden estas dos distancias?

  • El tamaño del dominio fija el search radius (entre 1/3 y la mitad): a distancias cercanas al tamaño del dominio, solo forman pares las muestras de bordes opuestos. Quedan pocos pares y no representan al dominio. Además, el variograma solo interesa hasta el alcance, que siempre es menor que el dominio. Con ~800 m, el radio razonable va de 270 a 400 m.
  • La distancia entre compósitos fija el lag (un múltiplo): a lo largo de un sondaje, los pares están a 5, 10, 15, 20 m… Con un lag de 25 m, cada clase de distancia recibe pares completos. Con un lag de 3 m habría clases casi vacías (no hay pares a 3, 6 o 9 m), y con uno de 100 m se mezclarían pares cercanos y lejanos y se perdería la forma cerca del origen, que es lo más importante del variograma.
  • Se mide en varios sondajes porque el último compósito de cada tramo puede ser más corto que el resto.

4. Medir la malla con una sección

  1. View → Create Section..., Digitise y clic en el punto de vista.
  2. Step size: distancia entre secciones. Width either side: tolerancia para encontrar los puntos a cada lado.
  3. Medir la distancia entre puntos vecinos de la sección: es la referencia para la horizontal tolerance.

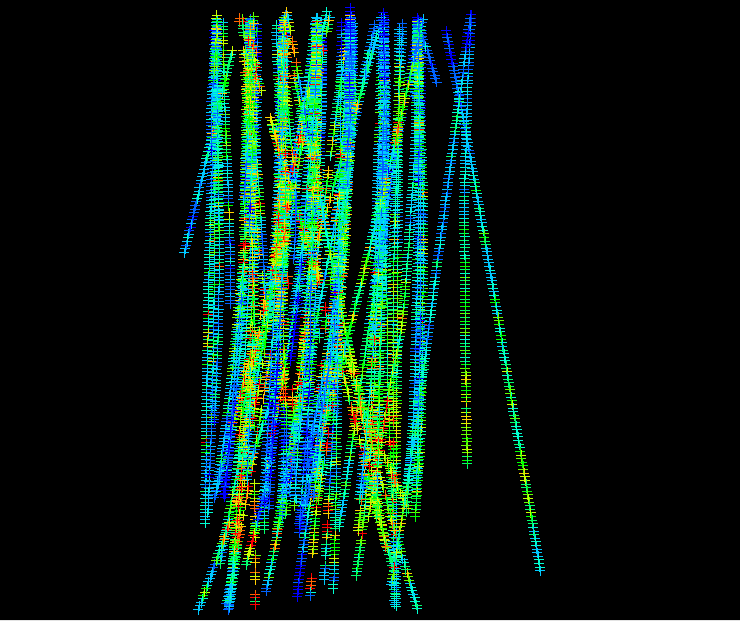

Compósitos en la sección
Compósitos dentro de la sección, para medir el espaciamiento de la malla.

¿Por qué se mide la malla?

La horizontal tolerance es el ancho máximo del cono de búsqueda. Si es menor que la distancia entre sondajes vecinos, casi no se forman pares entre sondajes distintos y el variograma en planta queda vacío. Si es mucho mayor, el cono se abre tanto que mezcla direcciones y borra la anisotropía. Medir el espaciamiento real da el punto de partida.

5. Crear el fan variogram

  1. En el Data Analyser, clic derecho en la variable filtrada → Variography → Create Fan Variogram.
  2. Llenar los parámetros de la tabla y revisar el resultado.

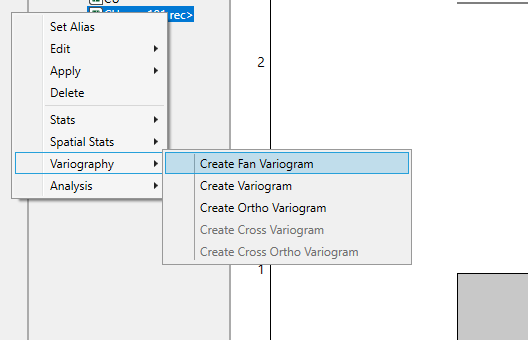

Menú Create Fan Variogram
Variography → Create Fan Variogram.
Parámetro Qué es Cómo se elige R101
Steps Cantidad de direcciones del abanico Según la potencia del computador; la separación es 180 / steps 90 → 2°
Workflow Orden de búsqueda Major direction: primero la dirección de mayor continuidad Major direction
Search radius Distancia máxima de los pares Entre 1/3 y la mitad del tamaño del dominio 400 m
Lag size La distancia h entre clases Múltiplo de la distancia entre compósitos 25 m
Lag tolerance Cuánto puede variar la distancia del par La mitad del lag 12,5 m
Azimuth tolerance Apertura del cono en planta Por defecto 22,5° 22,5°
Plunge tolerance Apertura del cono en la vertical 22,5°; con el azimut suman 45° 22,5°
Horizontal tolerance Ancho máximo del cono en planta Según el tamaño de la malla 25 m
Vertical tolerance Alto máximo del cono La mitad de la horizontal 12,5 m
Depth field Profundidad del sondaje Campo hasta TO

¿Por qué estos valores?

  • Fan variogram primero: casi ningún depósito es isótropo. El abanico calcula todas las direcciones a la vez y muestra cuál es la de mayor continuidad, antes de calcular los variogramas direccionales.
  • 90 steps (2°): una resolución angular fina, sin que el cálculo se haga eterno.
  • Lag tolerance = mitad del lag: así las clases de distancia quedan pegadas, sin huecos ni traslapes. Con lag 25 y tolerancia 12,5, la clase de 25 m va de 12,5 a 37,5 m y la de 50 m, de 37,5 a 62,5 m: cada par cae en una sola clase.
  • Azimut ±22,5°: el cono tiene 45° de apertura. Con cuatro direcciones (0°, 45°, 90° y 135°) se cubre toda la planta sin que un par se cuente dos veces. Con menos tolerancia quedan pocos pares; con más, se mezclan direcciones y se borra la anisotropía.
  • Plunge ±22,5°: el mismo criterio en la vertical.
  • Vertical tolerance = mitad de la horizontal: mantiene la banda "aplanada", para comparar muestras que están a la misma altura estructural y no mezclar niveles geológicos distintos.
  • Depth field = TO: Vulcan usa la profundidad a lo largo del sondaje para ubicar cada muestra.

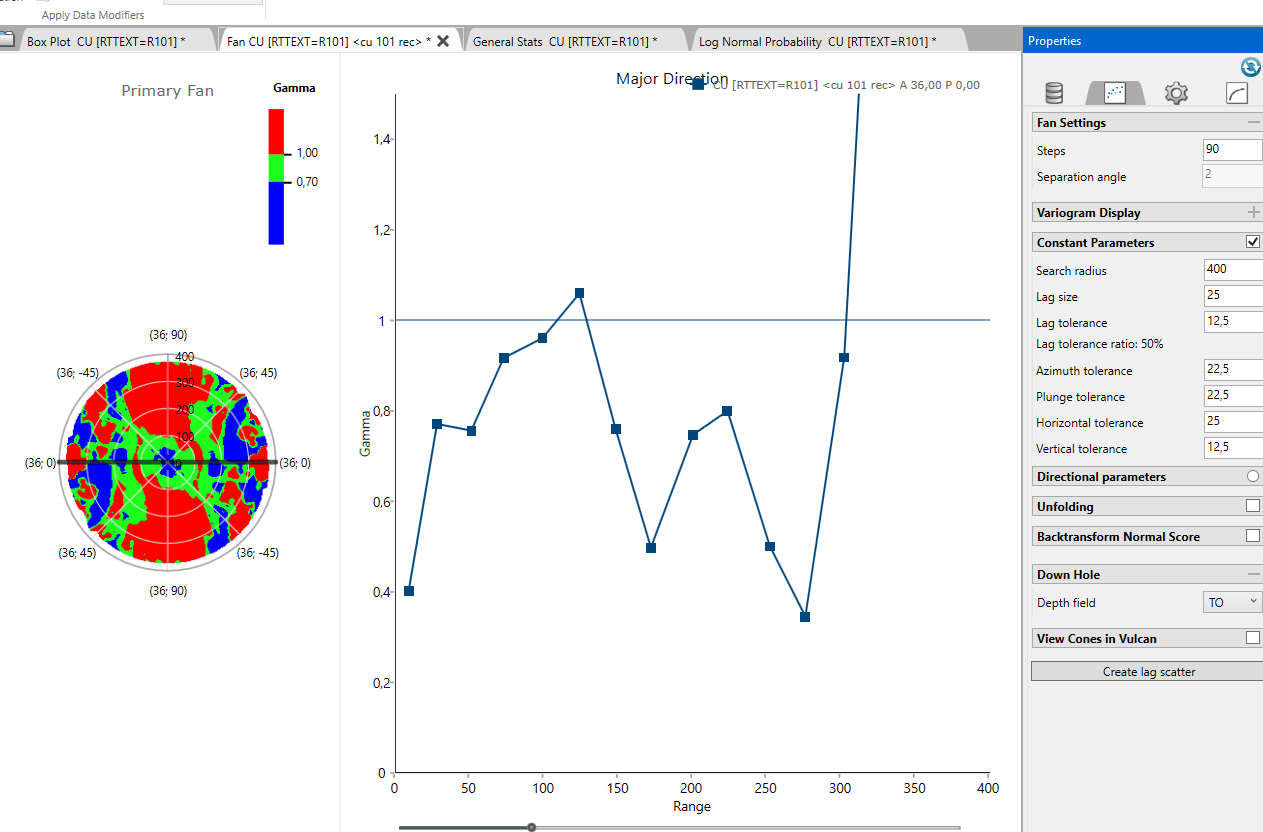

Fan variogram de Cu en R101
Resultado para Cu en R101: abanico de variogramas (izquierda), variograma en la dirección principal (centro) y parámetros usados (derecha).

Teoría: cómo leer el resultado

  • El abanico muestra γ en todas las direcciones a la vez: la dirección donde γ se mantiene bajo hasta más lejos es la de mayor continuidad (mayor alcance).
  • En la curva de R101, los puntos sobre ~250 m saltan mucho: a esa distancia hay pocos pares y no se interpretan (regla de los 30 pares y de la mitad del campo).
  • Después se calculan variogramas en las direcciones principal, semi-principal y menor, y se ajusta un modelo a cada uno: ver modelamiento.
  • Para sacar conclusiones del resultado, ver cómo interpretar un variograma.

Errores comunes

  • Lag mucho menor o mayor que la distancia entre compósitos. Con un lag muy chico el variograma sale ruidoso y alterado; con uno muy grande, demasiado suavizado.
  • Search radius mayor que la mitad del dominio. Los últimos puntos tienen pocos pares y la curva se vuelve errática.
  • No filtrar los atípicos. Unos pocos valores extremos inflan γ y esconden la estructura.
  • Medir la distancia entre compósitos en un solo sondaje. Conviene comprobar en varios.

Preguntas de repaso

¿Por qué el lag debe ser múltiplo de la distancia entre compósitos?

Porque los pares a lo largo del sondaje están separados por múltiplos de ese largo (5, 10, 15 m…). Si el lag no calza, algunas clases de distancia quedan casi vacías y otras mezclan pares de distancias distintas.

El dominio mide ~800 m. ¿Qué search radius usarías y por qué?

Entre 270 y 400 m (de 1/3 a la mitad del dominio). Más allá, quedan pocos pares en cada clase y los puntos del variograma no son confiables.

¿Qué diferencia hay entre filtrar los atípicos y aplicar capping?

El filtro los excluye solo del cálculo del variograma. El capping recorta su valor para la estimación de los bloques. Son decisiones distintas, aunque usan las mismas herramientas para encontrar el umbral.

¿Para qué sirve la vertical tolerance si ya hay plunge tolerance?

La plunge tolerance es un ángulo: el cono se sigue abriendo con la distancia. La vertical tolerance pone un tope en metros, para que a gran distancia los pares no salgan de la misma franja o nivel geológico.
